Configurar Modem D-Link 500b

Você que está precisando de uma ajuda para instalar e configurar o seu Modem ADSL DLink 500B, o Zigg vai ensinar passo a passo como instalar o seu modem. Vamos começar.

Instalando o Modem

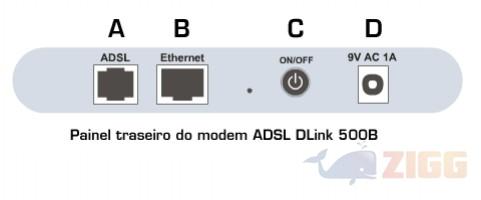

Veja o que você precisa para instalar o seu modem DLink 500B:

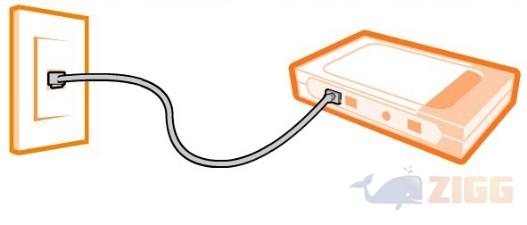

A – Cabo ADSL/Cabo telefônico (RJ-11)
O cabo telefônico é utilizado para ligar o ponto telefônico ao seu modem (na entrada ADSL). As pontas do cabo são iguais. Para esta ligação não há necessidade do microfiltro, somente quando utilizar um aparelho telefônico.

B – Cabo Ethernet/Cabo de rede (RJ-45)
O cabo de rede é necessário para ligar o seu computador no modem. Encaixe uma ponta do cabo na placa de rede do seu computador e a outra ponta na entrada “Ethernet”. As pontas do cabo são iguais.

C – Botão Liga/Desliga
Botão para ligar ou desligar o modem para que você não precise desligar o cabo de energia.

D – Fonte de energia
Na entrada “9V AC 1A”, você deve encaixar uma ponta da fonte de energia e a outra parte na tomada de energia elétrica.

POWER
Luz apagada: indica que o aparelho não está ligado
LUZ verde: indica que o aparelho está ligado e operando normalmente

ADSL
Luz apagada: indica que o aparelho não está ligado ou sem sinal do ADSL devido ao cabo ou a central da operadora.
Luz acesa: indica que o seu modem está sincronizado com a operadora de internet.
Luz piscando: indica que o modem está tentando sincronizar com a operadora, ou trafegando dados com a mesma.

DATA
Luz apagada: indica que o aparelho não está ligado ou que o modem não esta autenticado (conectado) com a central da GVT
Luz acesa: Modem autenticado (conectado) com a operadora

ETHERNET
Luz apagada: indica que o aparelho não está ligado ou o cabo de rede
Ethernet está desconectada
Luz acesa: indica que um computador foi ligado ao modem
Luz piscando: indica que um computador está se comunicando com o modem

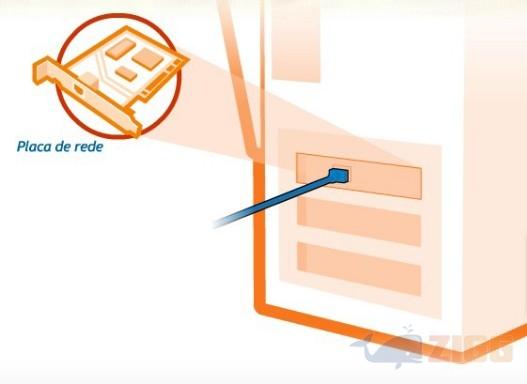

COMPUTADOR E PLACA DE REDE

Para ligar o seu computador na Internet é necessária uma placa de rede.
Caso você não tenha placa de rede, adquira em uma loja especializada de
informática e solicite a um técnico especializado a instalação e
configuração.

PONTO DE ACESSO TELEFÔNICO

Você poderá ligar o seu modem em qualquer ponto telefônico que tenha
a linha GVT. Para acessar a Internet não é necessário o microfiltro,
somente quando utilizar um aparelho telefônico ou qualquer
equipamento ligado à linha telefônica que não seja o modem ADSL.

CONFIGURE O SEU MODEM

Antes de iniciar a configuração do modem, certifiquem-se mais uma vez para comprovar se as ligações dos cabos entre o computador e o modem estão corretas.

1. ACESSE AS CONFIGURAÇÕES DO MODEM ATRAVÉS DO NAVEGADOR DE INTERNET:

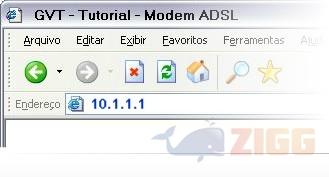

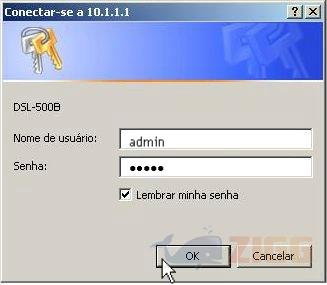

Na barra de endereços do navegador digite: 10.1.1.1 e pressione a tecla ENTER. Abrirá uma caixa de texto solicitando nome de usuário e senha.

Nome do usuário (username): admin
Senha (password): admin
Após digitado nome de usuário e senha, clique no botão OK.

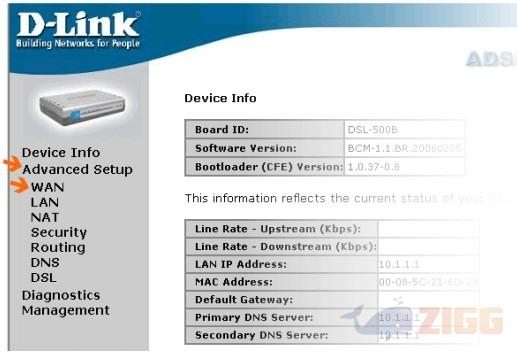

2. SERÁ APRESENTADA A TELA DE CONFIGURAÇÃO DO MODEM D-LINK – DSL-500B.

Clique na guia Advanced Setup e abaixo na opção WAN.

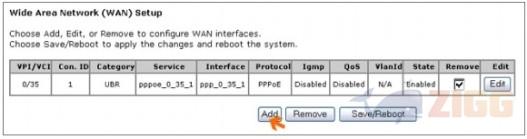

3. Como padrão o modem já possui uma regra de conexão com a internet criada, remova a conexão marcando a opção Remove, após clique no botão Remove.

4. Com a regra já removida, adicione uma nova regra de conexão clicando no botão Add.

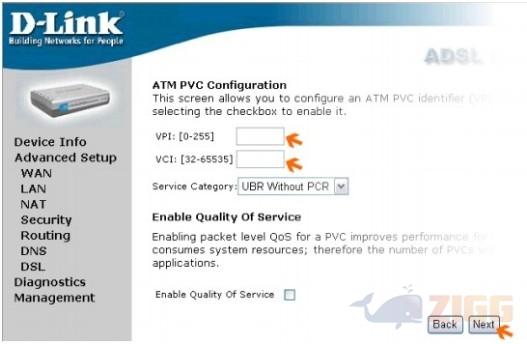

5. Aparecerá uma nova tela.

Segue abaixo os dados para o preenchimento dos campos:
VPI: 0
VCI: 35
Service Category: UBR Without PCR
Enable Quality Of Service: (deixar esta opção desmarcada)Após preencher os campos, clique o botão Next, que se encontra no canto inferior da tela.

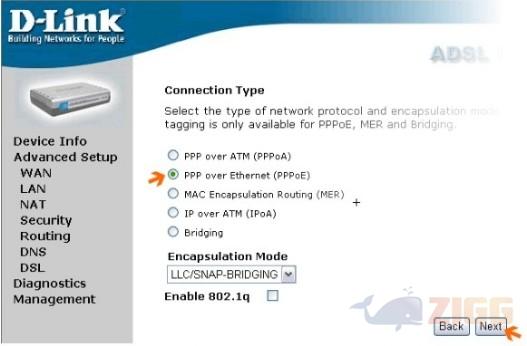

6. Aparecerá uma nova tela para configuração do tipo de conexão.

Na Connection Type selecione a opção PPP over Ethernet (PPPoE).
Na Encapsulation Mode selecione LLC/SNAP-BRIDGING.
E na opcção Enable 802.1q deixe desmarcado.
Clique no botão Next.

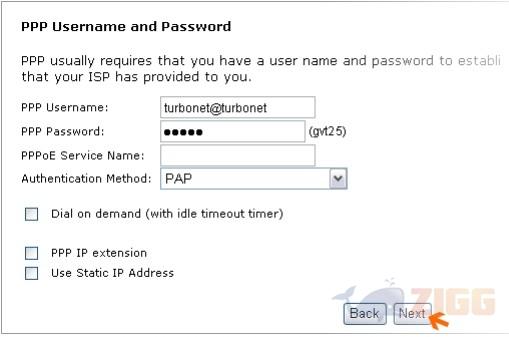

7. Aparecerá uma nova tela para configuração de autenticação.

PPP Username: turbonet@turbonet
PPP Password: gvt25
PPPoE Service Name: (sem preenchimento)
Authentication Method: PAP
Dial on demand (with idle timeout timer): deixe desmarcado
PPP IP extension: deixe desmarcado
Use Static IP Address: deixe desmarcado
Após preencher os campos, clique no botão Next.

8. Será exibida a seguinte tela.

Configure da seguinte forma:
Enabled NAT: deixe marcado
Enabled Firewall: deixe marcado
Enabled IGMP: deixe desmarcado
Enabled WAN Service: deixe marcado
Service Name: não altere
Clique no botão Next.

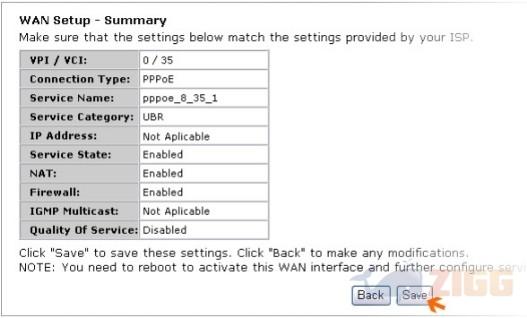

9. Aparecerá na tela uma tabela com as configurações realizadas.
Clique no botão Save para salvar essas configurações.

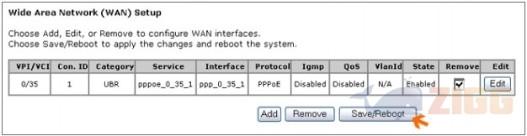

10. Será carregada a seguinte tela, mostrando a regra de conexão criada.

Clique no botão Save/Reboot para salvar e reiniciar o modem.

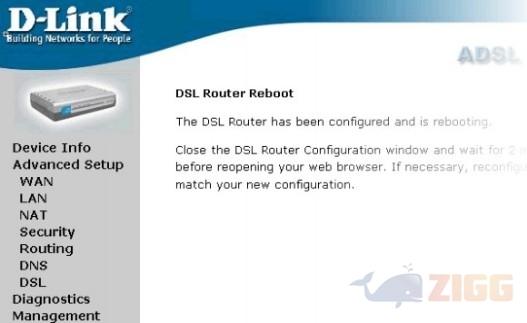

11. Aparecerá a tela a seguir dizendo para aguardar 2 minutos para reiniciar o modem.

12. Será carregada uma nova tela com as configurações do modem salvas.

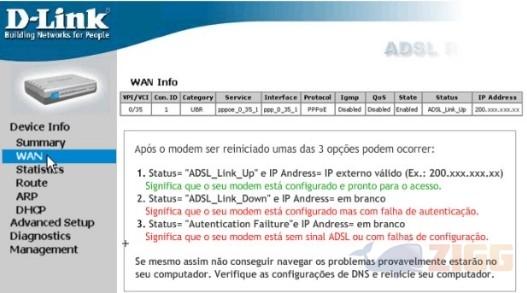

13. Agora acesse as opções “Device Info” e em seguida “WAN” para verificar a autenticação.

Depois que o modem for reiniciado umas das três opções acima podem ocorrer, se caso você obtiver sucesso na configuração e aparecer um “IP Válido”, seu modem este corretamente configurado, e conectado. Se mesmo assim não conseguir navegar os problemas provavelmente estará no seu computador, verifique configurações de DNS e tente reiniciar a máquina.

Particularidades do modem (BUG): esse erro ocorre por conta do modem que “esquece” a configuração que foi feita deixando o Led (luz) Data apagado e sem acesso a navegação. Se isso ocorrer, é necessário que você entre em contato com o fabricante do modem no site http://www.dlink.com.br/suporte/index.html para que seja feita a atualização do firmware do modem.

fonte: gvt
